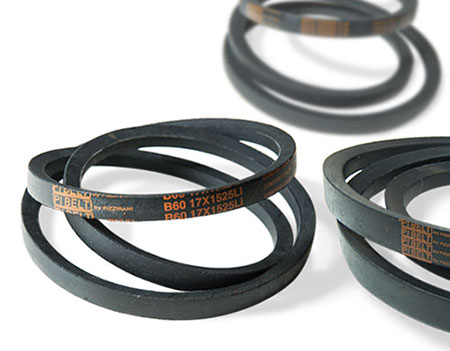

Cinghie Trapezoidali

Cinghie trapezoidali industriali: potenza, sicurezza e lunga durata

Le cinghie trapezoidali industriali sono progettate per la trasmissione di potenza ad alte prestazioni. Grazie alla loro funzione di “fusibile meccanico”, in caso di sovraccarico consentono uno slittamento controllato che protegge il cinematismo e riduce il rischio di guasti.

Specifiche e disponibilità:

Cinghie trapezoidali metriche, lisce o dentellate
Sezioni SPA, SPAX, SPB, SPBX, SPC, SPCX, SPZ, SPZX (metriche) e A, AX, B, BX, C, CX, D, Z (pollici) compatibili con le relative pulegge
Sviluppi metrici e in pollici, con lunghezze fino a oltre 15.000 mm
Materiali di alta qualità per affidabilità e lunga durata

Ideali per applicazioni industriali, macchinari e impianti che richiedono massima efficienza e resistenza.

Scarica il catalogo

Come calcolare la lunghezza (o meglio, sviluppo) di una cinghia trapezoidale?

Solitamente si riesce a leggere la lunghezza della cinghia trapezoidale direttamente dalla stampigliatura riportata su di essa.

Se non è possibile leggere il codice della cinghia, per esempio perché troppo usurata, è possibile procedere alla misurazione manuale e calcolare lo sviluppo secondo le tabelle riportate più avanti.

Bisogna sapere che per le per le cinghie trapezoidali classiche viene indicato lo sviluppo interno come riferimento standard, mentre per le cinghie trapezoidali strette, con prefisso SP o XP, viene solitamente indicato lo sviluppo primitivo.

Per sapere quanto è lunga una cinghia è sufficiente misurare la LUNGHEZZA ESTERNA manualmente, rilevando la misurazione in millimetri, per poi calcolare la lunghezza interna o quella primitiva partendo dalle indicazioni delle tabelle sottostanti.

Dopo aver misurato la lunghezza esterna, solitamente più pratica e veloce da rilevare, è sufficiente sottrarre o aggiungere i valori indicati in tabella al valore rilevato in millimetri, per avere lo sviluppo effettivo.

Keilriemen in Zoll

Metrische Keilriemen

Stampigliatura Cinghie trapezoidali con sviluppo espresso in pollici

Stampigliatura Cinghie trapezoidali con sviluppo espresso in millimetri

Esempi

1) Misuro la lunghezza esterna di una cinghia con sezione Z.

Per avere lo sviluppo interno sarà sufficiente sottrarre 38 mm al valore misurato.

2) Misuro la lunghezza esterna di una cinghia con sezione SPB.

Per avere lo sviluppo primitivo sarà sufficiente sottrarre 22 mm al valore misurato.

Di norma, per le cinghie trapezoidali classiche viene utilizzato il pollice come unità di misura, ma per facilitare i calcoli abbiamo preferito indicare tutte le misure anche al millimetro.

Filtri

Ordina

Keilriemen Z 26, Umfang 660,4 mm – 26 Zoll (Innenumfang)

ATTI Codice 007921 CF CTEZ026

Cinghia trapezoidale Z 26, sviluppo 660,4 mm - 26 pollici (sviluppo interno)

Im Laden 5,68€ /pz.

On-Line 3,69 € /pz.

Auf Lager

(ca. 1–2 Tage)

ATTI • Codice 007921 • CF CTEZ026

Cinghia trapezoidale Z 26, sviluppo 660,4 mm - 26 pollici (sviluppo interno)

Ladenpreis 5,68 € /pz.

Online 3,69 € /Stück

Auf Lager

(ca. 1–2 Tage)

Keilriemen Z 32, Umfang 812,8 mm – 32 Zoll (Innenumfang)

ATTI Codice 007930 CF CTEZ032

Cinghia trapezoidale Z 32, sviluppo 812,8 mm - 32 pollici (sviluppo interno)

Im Laden 6,59€ /pz.

On-Line 4,28 € /pz.

Auf Lager

(ca. 1–2 Tage)

ATTI • Codice 007930 • CF CTEZ032

Cinghia trapezoidale Z 32, sviluppo 812,8 mm - 32 pollici (sviluppo interno)

Ladenpreis 6,59 € /pz.

Online 4,28 € /Stück

Auf Lager

(ca. 1–2 Tage)

Keilriemen Z 35, Umfang 889 mm – 35 Zoll (Innenumfang)

ATTI Codice 007933 CF CTEZ035

Cinghia trapezoidale Z 35, sviluppo 889 mm - 35 pollici (sviluppo interno)

Im Laden 6,84€ /pz.

On-Line 4,45 € /pz.

Auf Lager

(ca. 1–2 Tage)

ATTI • Codice 007933 • CF CTEZ035

Cinghia trapezoidale Z 35, sviluppo 889 mm - 35 pollici (sviluppo interno)

Ladenpreis 6,84 € /pz.

Online 4,45 € /Stück

Auf Lager

(ca. 1–2 Tage)

Keilriemen Z 36, Umfang 914,4 mm – 36 Zoll (Innenumfang)

ATTI Codice 007934 CF CTEZ036

Cinghia trapezoidale Z 36, sviluppo 914,4 mm - 36 pollici (sviluppo interno)

Im Laden 7,01€ /pz.

On-Line 4,56 € /pz.

Auf Lager

(ca. 1–2 Tage)

ATTI • Codice 007934 • CF CTEZ036

Cinghia trapezoidale Z 36, sviluppo 914,4 mm - 36 pollici (sviluppo interno)

Ladenpreis 7,01 € /pz.

Online 4,56 € /Stück

Auf Lager

(ca. 1–2 Tage)

Keilriemen Z 40, Umfang 1016 mm – 40 Zoll (Innenumfang)

ATTI Codice 007937 CF CTEZ040

Cinghia trapezoidale Z 40, sviluppo 1016 mm - 40 pollici (sviluppo interno)

Im Laden 7,78€ /pz.

On-Line 5,06 € /pz.

Auf Lager

(ca. 1–2 Tage)

ATTI • Codice 007937 • CF CTEZ040

Cinghia trapezoidale Z 40, sviluppo 1016 mm - 40 pollici (sviluppo interno)

Ladenpreis 7,78 € /pz.

Online 5,06 € /Stück

Auf Lager

(ca. 1–2 Tage)

Keilriemen Z 42, Umfang 1066,8 mm – 42 Zoll (Innenumfang)

ATTI Codice 007939 CF CTEZ042

Cinghia trapezoidale Z 42, sviluppo 1066,8 mm - 42 pollici (sviluppo interno)

Im Laden 7,90€ /pz.

On-Line 5,14 € /pz.

Auf Lager

(ca. 1–2 Tage)

ATTI • Codice 007939 • CF CTEZ042

Cinghia trapezoidale Z 42, sviluppo 1066,8 mm - 42 pollici (sviluppo interno)

Ladenpreis 7,90 € /pz.

Online 5,14 € /Stück

Auf Lager

(ca. 1–2 Tage)

Keilriemen A 22, Umfang 558,8 mm – 22 Zoll (Innenumfang)

ATTI Codice 007954 CF CTEA022

Cinghia trapezoidale A 22, sviluppo 558,8 mm - 22 pollici (sviluppo interno)

Im Laden 5,07€ /pz.

On-Line 3,30 € /pz.

Auf Lager

(ca. 1–2 Tage)

ATTI • Codice 007954 • CF CTEA022

Cinghia trapezoidale A 22, sviluppo 558,8 mm - 22 pollici (sviluppo interno)

Ladenpreis 5,07 € /pz.

Online 3,30 € /Stück

Auf Lager

(ca. 1–2 Tage)

Keilriemen A 23, Umfang 584,2 mm – 23 Zoll (Innenumfang)

ATTI Codice 007955 CF CTEA023

Cinghia trapezoidale A 23, sviluppo 584,2 mm - 23 pollici (sviluppo interno)

Im Laden 5,32€ /pz.

On-Line 3,46 € /pz.

Auf Lager

(ca. 1–2 Tage)

ATTI • Codice 007955 • CF CTEA023

Cinghia trapezoidale A 23, sviluppo 584,2 mm - 23 pollici (sviluppo interno)

Ladenpreis 5,32 € /pz.

Online 3,46 € /pz.

Auf Lager

(ca. 1–2 Tage)

Keilriemen A 28, Umfang 711,2 mm – 28 Zoll (Innenumfang)

ATTI Codice 007961 CF CTEA028

Cinghia trapezoidale A 28, sviluppo 711,2 mm - 28 pollici (sviluppo interno)

Im Laden 6,44€ /pz.

On-Line 4,18 € /pz.

Auf Lager

(ca. 1–2 Tage)

ATTI • Codice 007961 • CF CTEA028

Cinghia trapezoidale A 28, sviluppo 711,2 mm - 28 pollici (sviluppo interno)

Ladenpreis 6,44 € /pz.

Online 4,18 € /Stück

Auf Lager

(ca. 1–2 Tage)

Keilriemen A 29, Umfang 736,6 mm – 29 Zoll (Innenumfang)

ATTI Codice 007962 CF CTEA029

Cinghia trapezoidale A 29, sviluppo 736,6 mm - 29 pollici (sviluppo interno)

Im Laden 6,67€ /pz.

On-Line 4,34 € /pz.

Auf Lager

(ca. 1–2 Tage)

ATTI • Codice 007962 • CF CTEA029

Cinghia trapezoidale A 29, sviluppo 736,6 mm - 29 pollici (sviluppo interno)

Ladenpreis 6,67 € /pz.

Online 4,34 € /Stück

Auf Lager

(ca. 1–2 Tage)

Keilriemen A 30, Umfang 762 mm – 30 Zoll (Innenumfang)

ATTI Codice 007964 CF CTEA030

Cinghia trapezoidale A 30, sviluppo 762 mm - 30 pollici (sviluppo interno)

Im Laden 6,91€ /pz.

On-Line 4,49 € /pz.

Auf Lager

(ca. 1–2 Tage)

ATTI • Codice 007964 • CF CTEA030

Cinghia trapezoidale A 30, sviluppo 762 mm - 30 pollici (sviluppo interno)

Ladenpreis 6,91 € /pz.

Online 4,49 € /Stück

Auf Lager

(ca. 1–2 Tage)

Keilriemen A 31, Umfang 787,4 mm – 31 Zoll (Innenumfang)

ATTI Codice 007965 CF CTEA031

Cinghia trapezoidale A 31, sviluppo 787,4 mm - 31 pollici (sviluppo interno)

Im Laden 6,92€ /pz.

On-Line 4,50 € /pz.

Auf Lager

(ca. 1–2 Tage)

ATTI • Codice 007965 • CF CTEA031

Cinghia trapezoidale A 31, sviluppo 787,4 mm - 31 pollici (sviluppo interno)

Ladenpreis 6,92 € /pz.

Online 4,50 € /Stück

Auf Lager

(ca. 1–2 Tage)

Keilriemen A 32, Umfang 812,8 mm – 32 Zoll (Innenumfang)

ATTI Codice 007967 CF CTEA032

Cinghia trapezoidale A 32, sviluppo 812,8 mm - 32 pollici (sviluppo interno)

Im Laden 6,93€ /pz.

On-Line 4,50 € /pz.

Auf Lager

(ca. 1–2 Tage)

ATTI • Codice 007967 • CF CTEA032

Cinghia trapezoidale A 32, sviluppo 812,8 mm - 32 pollici (sviluppo interno)

Ladenpreis 6,93 € /pz.

Online 4,50 € /Stück

Auf Lager

(ca. 1–2 Tage)

Keilriemen A 33, Umfang 838,2 mm – 33 Zoll (Innenumfang)

ATTI Codice 007968 CF CTEA033

Cinghia trapezoidale A 33, sviluppo 838,2 mm - 33 pollici (sviluppo interno)

Im Laden 6,94€ /pz.

On-Line 4,51 € /pz.

Auf Lager

(ca. 1–2 Tage)

ATTI • Codice 007968 • CF CTEA033

Cinghia trapezoidale A 33, sviluppo 838,2 mm - 33 pollici (sviluppo interno)

Ladenpreis 6,94 € /pz.

Online 4,51 € /pz.

Auf Lager

(ca. 1–2 Tage)

Keilriemen A 34, Umfang 863,6 mm – 34 Zoll (Innenumfang)

ATTI Codice 007971 CF CTEA034

Cinghia trapezoidale A 34, sviluppo 863,6 mm - 34 pollici (sviluppo interno)

Im Laden 7,03€ /pz.

On-Line 4,57 € /pz.

Auf Lager

(ca. 1–2 Tage)

ATTI • Codice 007971 • CF CTEA034

Cinghia trapezoidale A 34, sviluppo 863,6 mm - 34 pollici (sviluppo interno)

Ladenpreis 7,03 € /pz.

Online 4,57 € /Stück

Auf Lager

(ca. 1–2 Tage)

Keilriemen A 35, Umfang 889 mm – 35 Zoll (Innenumfang)

ATTI Codice 007972 CF CTEA035

Cinghia trapezoidale A 35, sviluppo 889 mm - 35 pollici (sviluppo interno)

Im Laden 7,04€ /pz.

On-Line 4,58 € /pz.

Auf Lager

(ca. 1–2 Tage)

ATTI • Codice 007972 • CF CTEA035

Cinghia trapezoidale A 35, sviluppo 889 mm - 35 pollici (sviluppo interno)

Ladenpreis 7,04 € /pz.

Online 4,58 € /Stück

Auf Lager

(ca. 1–2 Tage)

Keilriemen A 36, Umfang 914,4 mm – 36 Zoll (Innenumfang)

ATTI Codice 007973 CF CTEA036

Cinghia trapezoidale A 36, sviluppo 914,4 mm - 36 pollici (sviluppo interno)

Im Laden 7,17€ /pz.

On-Line 4,66 € /pz.

Auf Lager

(ca. 1–2 Tage)

ATTI • Codice 007973 • CF CTEA036

Cinghia trapezoidale A 36, sviluppo 914,4 mm - 36 pollici (sviluppo interno)

Ladenpreis 7,17 € /pz.

Online 4,66 € /Stück

Auf Lager

(ca. 1–2 Tage)

Keilriemen A 38, Umfang 965,2 mm – 38 Zoll (Innenumfang)

ATTI Codice 007977 CF CTEA038

Cinghia trapezoidale A 38, sviluppo 965,2 mm - 38 pollici (sviluppo interno)

Im Laden 7,56€ /pz.

On-Line 4,91 € /pz.

Auf Lager

(ca. 1–2 Tage)

ATTI • Codice 007977 • CF CTEA038

Cinghia trapezoidale A 38, sviluppo 965,2 mm - 38 pollici (sviluppo interno)

Ladenpreis 7,56 € /pz.

Online 4,91 € /Stück

Auf Lager

(ca. 1–2 Tage)

Keilriemen A 39, Umfang 990,6 mm – 39 Zoll (Innenumfang)

ATTI Codice 007979 CF CTEA039

Cinghia trapezoidale A 39, sviluppo 990,6 mm - 39 pollici (sviluppo interno)

Im Laden 7,76€ /pz.

On-Line 5,04 € /pz.

Auf Lager

(ca. 1–2 Tage)

ATTI • Codice 007979 • CF CTEA039

Cinghia trapezoidale A 39, sviluppo 990,6 mm - 39 pollici (sviluppo interno)

Ladenpreis 7,76 € /pz.

Online 5,04 € /Stück

Auf Lager

(ca. 1–2 Tage)

ATTI Codice 007980 CF CTEA040

Cinghia trapezoidale A 40, sviluppo 1016 mm - 40 pollici (sviluppo interno)

Im Laden 7,96€ /pz.

On-Line 5,18 € /pz.

Auf Lager

(ca. 1–2 Tage)

ATTI • Codice 007980 • CF CTEA040

Cinghia trapezoidale A 40, sviluppo 1016 mm - 40 pollici (sviluppo interno)

Ladenpreis 7,96 € /pz.

Online 5,18 € /Stück

Auf Lager

(ca. 1–2 Tage)
