I/O remoti

I moduli I/O remoti della serie iR di Weintek, sono le espansioni dei moduli di comunicazione (CAN e Ethernet ma anche ModBus) che, connessi ai pannelli serie cMT, costituiscono un sistema PLC con periferia decentrata, programmabile con il tool di sviluppo CODESYS conforme allo standard IEC61131-3.

Grazie all’architettura hardware dual core dei terminali cMT, le funzioni HMI e PLC sono indipendenti, e garantiscono le massime prestazioni di calcolo per qualsiasi processo, con un tempo istruzione (LD) di soli 10ns, a livello dei migliori PLC di fascia medio/alta.

L’offerta integrata HMI+PLC è completata da una gamma di moduli I/O remoti, progettati e costruiti da Weintek, operanti con connessione CAN o Ethernet e disponibili in diverse configurazioni.

Weintek Brochure Serie iR Weintek Brochure Serie cMT

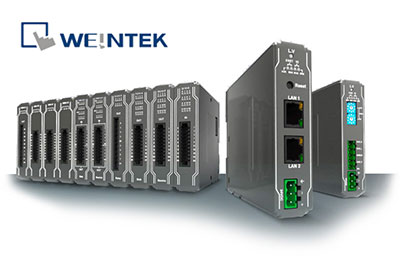

cMT-iR, la gamma completa di I/O remoti Weintek affidabili e performanti

La famiglia di I/O remoti cMT-iR è stata sviluppata da Weintek per integrarsi perfettamente con la famiglia di HMI cMT-3000 ma può essere tranquillamente utilizzata con qualsiasi PLC/controller di terze parti compatibile con sistemi di comunicazione Ethernet Modbus TCP, CANopen e EtherCAT. Questi I/O remoti si caratterizzano per le eccellenti prestazioni di velocità nel tempo ciclo (inferiore a 1ms per alcuni moduli digitali) determinato dall’utilizzo di un bus interno proprietario denominato I-BUS.

Un’altra fondamentale caratteristica dei moduli cMT-iR è l’ampia gamma disponibile e le caratteristiche dei singoli moduli. I moduli analogici e di temperatura, ad esempio, sono totalmente configurabili e la scalatura del segnale può essere definita direttamente nel modulo, eliminando quindi la gestione a livello PLC. Inoltre, un filtro regolabile garantisce una migliore accuratezza anche in presenza di disturbi. Il tempo di conversione di un modulo analogico cMT-iR è di soli 2ms e può scendere a 50us in caso di utilizzo di un singolo canale.

Alcune caratteristiche

Moduli I/O ultracompatti con sistema di fissaggio brevettato
Bus di comunicazione interno proprietario I-BUS
Segnalazione dello stato degli I/O con led
Moduli I/O analogici con fondoscala definibile dall’utilizzatore
Funzione di controllo mancanza segnale
Filtro ingressi analogici
Fast conversion mode fino a 500us
Funzione soft start sulle uscite analogiche
Protezione cortocircuito integrata
Moduli di temperatura universali supportano sonde di tipo J, K, R, S, T, E, N, B, C, L, U, TXK/XK(L), TBP/BP(A-1), TBP/BP(A-2), TBP/BP(A-3), M, PT100, PT1000, LG-N1000, Ni100, Ni1000, Cu50, Cu100
