Accessori per guide lineari

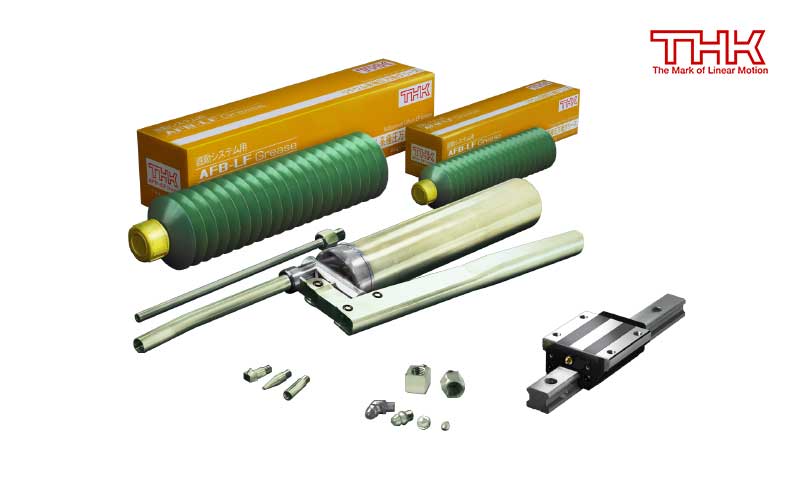

Accessori di lubrificazione e trattamenti speciali per carrelli e guide lineari

THK offre un'ampia gamma di soluzioni per la lubrificazione dei sistemi lineari LM, studiate per garantire prestazioni costanti e ridurre l’usura dei componenti.

I metodi di lubrificazione disponibili includono: lubrificazione manuale con ingrassatore o pompa manuale, oliatura forzata tramite pompa automatica e lubrificazione a bagno d’olio, ideale per applicazioni gravose.

Oltre ai sistemi di lubrificazione, sono disponibili tappi di chiusura per i fori di fissaggio, che impediscono l’ingresso di polvere e contaminanti, freni di stazionamento per guide lineari e una serie di trattamenti speciali per incrementare la resistenza alla corrosione e prolungare la durata dei componenti.

Catalogo Generale THK

Grasso lubrificante

Esistono diversi tipi di grasso che rispondono a diverse necessità, in base alle applicazioni dei sistemi LM.

Ogni serie di sfere è posizionata con un angolo di contatto di 45°, in modo tale che i carichi nominali applicati al carrello LM siano uniformi nelle quattro direzioni (radiale, radiale rovescia e laterali), permettendo l’uso della guida LM in tutti gli orientamenti. Inoltre, il carrello LM può ricevere un precarico ben equilibrato, aumentando la rigidezza nelle quattro direzioni e mantenendo un coefficiente d’attrito basso e costante.

Contenimento dell’usura per fretting
Alte velocità
Basso sviluppo di contaminanti

Vengono venduti in cartucce compatibili con la pistola MG70 che permette di lubrificare manualmente i pattini THK.

Datasheet THK Grasso lubrificante

Strumento per la lubrificazione

Pistola per grasso MG70

Questo modello di pistola per grasso è in grado di lubrificare guide LM di dimensioni grandi e piccole sostituendo gli ugelli specifici.

Datasheet THK MG70

Tappi di chiusura fori di fissaggio

Tappi per guide tipo C

Servono per evitare l'ingresso di sporcizia nelle lamature di fori di fissaggio delle barre. Non vengono forniti come standard ma devono essere richiesti ad ogni ordine.

Datasheet THK Tappi

Freni di stazionamento per guide lineari

Freni MK-MKS

I carrelli sono solitamente folli.

Nel caso di movimentazioni lineari ad alta inerzia o ad alta dinamica e nel caso di carichi verticali risulta necessario l'impiego di freni di stazionamento ad azionamento pneumatico o elettrico.

Datasheet THK Freni MK-MKS
