Home/ categorie / Cinghie / Cinghie Trapezoidali

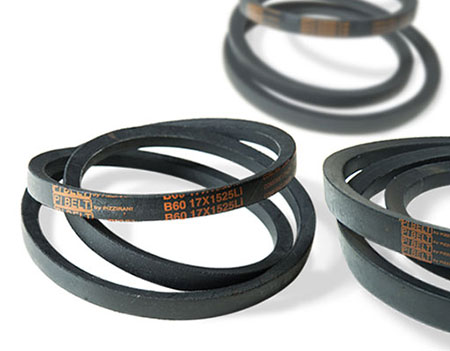

Cinghie Trapezoidali

Cinghie trapezoidali industriali: potenza, sicurezza e lunga durata

Le cinghie trapezoidali industriali sono progettate per la trasmissione di potenza ad alte prestazioni. Grazie alla loro funzione di “fusibile meccanico”, in caso di sovraccarico consentono uno slittamento controllato che protegge il cinematismo e riduce il rischio di guasti.

Specifiche e disponibilità:

Cinghie trapezoidali metriche, lisce o dentellate
Sezioni SPA, SPAX, SPB, SPBX, SPC, SPCX, SPZ, SPZX (metriche) e A, AX, B, BX, C, CX, D, Z (pollici) compatibili con le relative pulegge
Sviluppi metrici e in pollici, con lunghezze fino a oltre 15.000 mm
Materiali di alta qualità per affidabilità e lunga durata

Ideali per applicazioni industriali, macchinari e impianti che richiedono massima efficienza e resistenza.

Scarica il catalogo

Come calcolare la lunghezza (o meglio, sviluppo) di una cinghia trapezoidale?

Solitamente si riesce a leggere la lunghezza della cinghia trapezoidale direttamente dalla stampigliatura riportata su di essa.

Se non è possibile leggere il codice della cinghia, per esempio perché troppo usurata, è possibile procedere alla misurazione manuale e calcolare lo sviluppo secondo le tabelle riportate più avanti.

Bisogna sapere che per le per le cinghie trapezoidali classiche viene indicato lo sviluppo interno come riferimento standard, mentre per le cinghie trapezoidali strette, con prefisso SP o XP, viene solitamente indicato lo sviluppo primitivo.

Per sapere quanto è lunga una cinghia è sufficiente misurare la LUNGHEZZA ESTERNA manualmente, rilevando la misurazione in millimetri, per poi calcolare la lunghezza interna o quella primitiva partendo dalle indicazioni delle tabelle sottostanti.

Dopo aver misurato la lunghezza esterna, solitamente più pratica e veloce da rilevare, è sufficiente sottrarre o aggiungere i valori indicati in tabella al valore rilevato in millimetri, per avere lo sviluppo effettivo.

Cinghie trapezoidali in pollici

Cinghie trapezoidali metriche

Stampigliatura Cinghie trapezoidali con sviluppo espresso in pollici

Stampigliatura Cinghie trapezoidali con sviluppo espresso in millimetri

Esempi

1) Misuro la lunghezza esterna di una cinghia con sezione Z.

Per avere lo sviluppo interno sarà sufficiente sottrarre 38 mm al valore misurato.

2) Misuro la lunghezza esterna di una cinghia con sezione SPB.

Per avere lo sviluppo primitivo sarà sufficiente sottrarre 22 mm al valore misurato.

Di norma, per le cinghie trapezoidali classiche viene utilizzato il pollice come unità di misura, ma per facilitare i calcoli abbiamo preferito indicare tutte le misure anche al millimetro.
